Захваты

Захваты для материалов и изделий:

ПЛАСТИКОВ	РЕЗИНЫ	МЕТАЛЛОВ
КОМПОЗИТОВ	ТЕКСТИЛЯ	ГЕОТЕКСТИЛЯ
ПРОВОДОВ	КОЖИ	ОБУВИ

Захваты для видов тестов:

СЖАТИЯ	ИЗГИБА	КРУЧЕНИЯ
ПРОКОЛА	РАЗДИРА	СДВИГА
ДЛЯ ТЕРМОКАМЕР	СПЕЦИАЛЬНЫЕ	ОТСЛАИВАНИЯ

Захваты для серий универсальных испытательных машин:

AI3000	AI-7000M/S	AI-7000-LAU
AI-7000-LA5	AI-7000-LA10	AI-7000-LA20
AI-7000-LA30	AI-7000-LA50	AI-7000-LA100

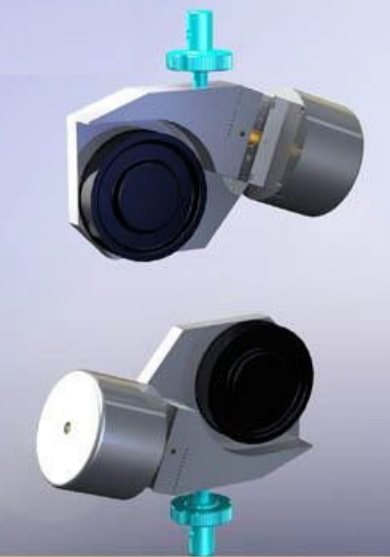

AB-1 Пневматические захваты для пряжи, веревки, шнуров

Захваты

Модель	AB-1
Макс. нагрузка, кгс	300
Метод захвата	пневматический
Макс. толщина образца, мм	0 - 10
Диаметр барабана, мм	100
Размеры (ШxВxГ), мм	300 x 100 x 160

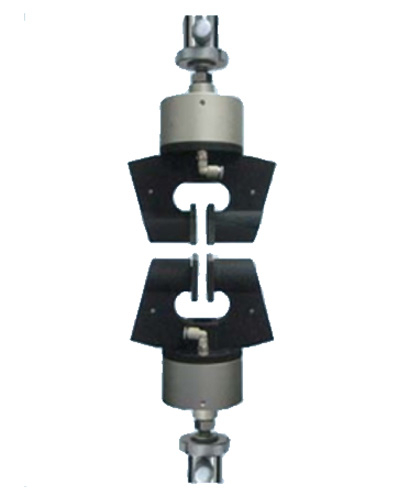

AM-100 Пневматические плоские захваты

Захваты

Модель	AM-100
Макс. нагрузка, кг	100
Метод захвата	пневматический
Толщина образца, мм	0 - 8
Область захвата (Ш×В), мм	76.2 × 38.1
Размеры (ШxВxГ), мм	138 x 190 x 78

AM-1T Пневматические плоские захваты

Захваты

Модель	AM-1T
Макс. нагрузка, тс	1
Метод захвата	пневматический
Макс. толщина образца, мм	0 - 10
Площадка захвата (Ш×В), мм	50 × 50
Размеры (ШxГxВ), мм	280 x 220 x 220

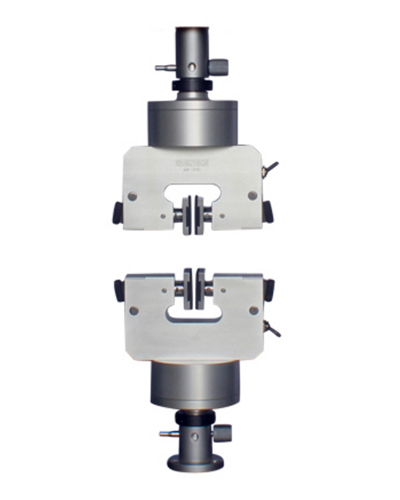

AM-200 Пневматические плоские захваты

Захваты

Модель	AM-200
Макс. нагрузка, кгс	200
Метод захвата	пневматический
Макс. толщина образца, мм	0 - 7
Область захвата (Ш×В), мм	50 × 30
Размеры (ШxВxГ), мм	150 x 210 x 100

AM-3T

Захваты

Модель	AM-3T
Макс. нагрузка, т	3
Метод захвата	пневматический
Макс. толщина образца, мм	0 - 12
Площадка захвата (Ш×В), мм	37 × 57
Размеры (ШxВxГ), мм	155 x 155 x 269

AM-500 Пневматические плоские захваты

Захваты

Модель	AM-500
Макс. нагрузка, кгс	500
Метод захвата	пневматический
Макс. толщина образца, мм	0 - 9
Площадка захвата (Ш×В), мм	60 × 25
Размеры (ШxВxГ), мм	230 x 200 x 160

AP-1 пневматические захваты для пленок

Захваты

Модель	AP-1
Макс. нагрузка, кгс	20
Метод захвата	пневматический
Макс. толщина образца, мм	0 - 10
Область захвата (Ш×В), мм	60 × 30
Размеры (ШxВxГ), мм	100 x 150 x 60

AP-1A Пневматический захват на прокол

Захваты

Захваты на прокол полимерных пленок, фольги и кожи

Стандарты: ASTM F1306

Модель	AP-1A
Макс. нагрузка, кг	500
Метод захвата	пневматический
Толщина образца, мм	0 ~ 10
Размер образца, мм	76 x 76
Размеры (ШxВxГ), мм	155 x 155 x 269

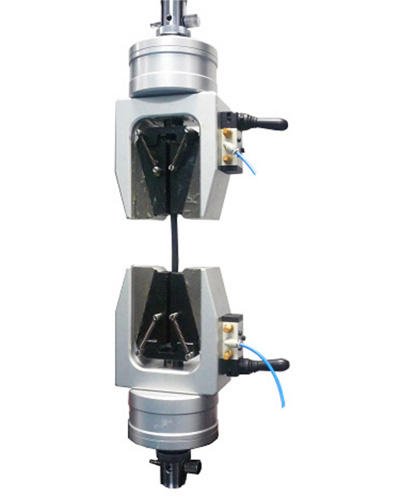

AP-1B Пневматические плоские захваты

Захваты

Модель	AP-1B
Макс. нагрузка, тс	1
Метод захвата	пневматический
Макс. толщина образца, мм	0 - 10
Площадка захвата (Ш×В), мм	50 × 50
Размеры (ШxГxВ), мм	280 x 220 x 220

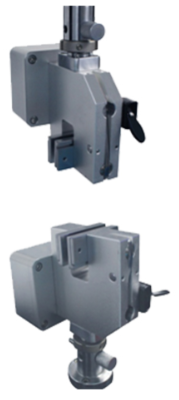

AP-1C односторонние пневматические захваты

Захваты

Модель	AP-1C
Макс. нагрузка, кгс	20*
Метод захвата	пневматический
Макс. толщина образца, мм	0 - 10
Область захвата (Ш×В), мм	60 × 30
Размеры (ШxВxГ), мм	100 x 150 x 60

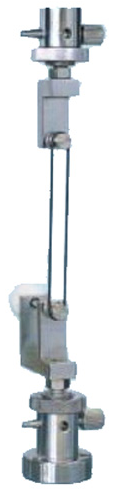

AR-1 захваты для гибких колец

Захваты

Модель	AR-1
Макс. нагрузка, кг	20
Метод захвата	механический
Диаметр цилиндров, мм	10
Размеры (ШxВxГ), мм	55 x 55 x 40*

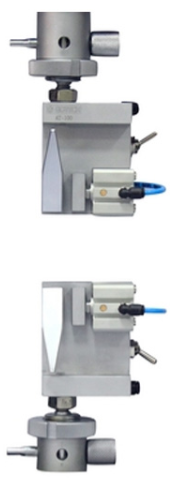

AT-100 Пневматические захваты для хлопковой нити

Захваты

Модель	AT-100
Макс. нагрузка, кг	100
Метод захвата	пневматический
Толщина образца, мм	0 - 5
Область захвата (Ш×В), мм	12 × 28
Размеры (ШxВxГ), мм	70 x 90 x 60

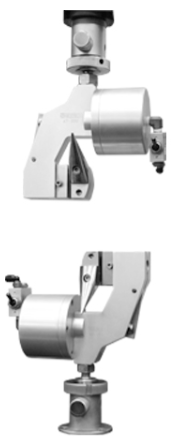

AT-200, -500 Пневматические захваты для пряжи

Захваты

Модель	AT-200	AT-500
Макс. нагрузка, кг	200	500
Метод захвата	пневматический
Толщина образца, мм	0 ~ 3.7	0 ~ 10
Область захвата (Ш×В), мм	50 × 16	60 × 30
Размеры (ШxВxГ), мм	150 x 140 x 90	220 x 260 x 140

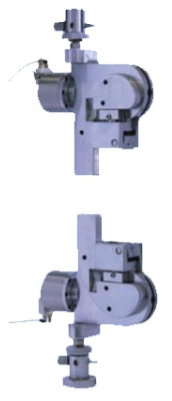

AW-1 Пневматические захваты для многожильных проводов

Захваты

Модель	AW-1
Макс. нагрузка, тс	1
Метод захвата	пневматический
Толщина образца, мм	0 - 3
Область захвата (Ш×В), мм	55 × 18
Размеры (ШxВxГ), мм	220 x 270 x 100

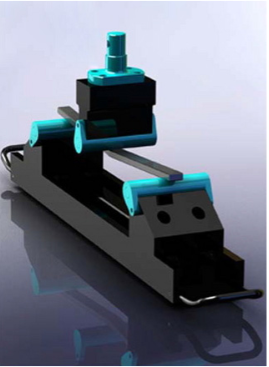

B-2T, -5T, -10T захваты на изгиб

Захваты

Стандарты: ГОСТ 4648, 9550; ISO 178; ASTM D790

Модель	B-2T	B-5T	B-10T
Макс. нагрузка, тс	2	5	10
Метод захвата	механический
Высота пролета, мм	73.5	81	81
Расстояние между опорами L, мм	15 ~ 212	30 ~ 460	30 ~ 460
Радиус индентора R₁, мм	7.5	15	15
Радиус опор R₂, мм	7.5	15	15
Размеры индентора (ШxВxГ), мм	50 x 105 x 50	137 x 115 x 50	137 x 115 x 50
Размеры опоры (ШxВxГ), мм	360 x 120 x 110	360 x 120 x 115	765 x 115 x 126

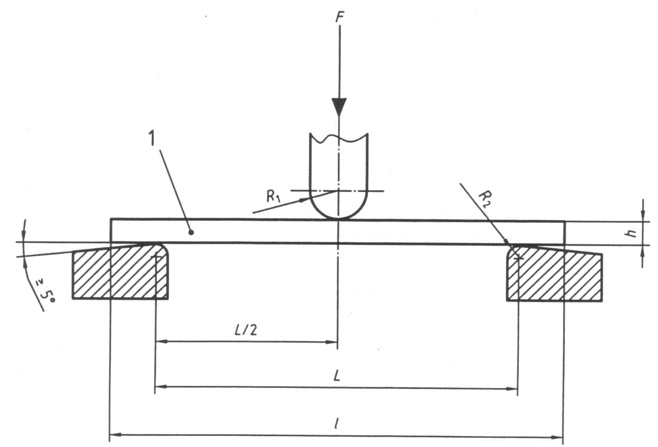

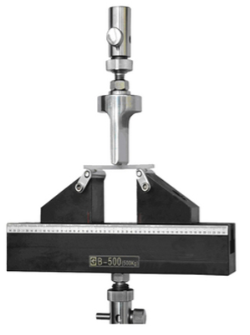

B-500 захваты на изгиб

Захваты

Стандарты: ГОСТ 4648, 9550; ISO 178; ASTM D790

Модель	B-500
Макс. нагрузка, кгс	500
Метод захвата	механический
Высота пролета, мм	48
Расстояние между опорами L, мм	10 ~ 170
Радиус индентора R₁, мм	5
Радиус опор R₂, мм	2 или 5
Размеры индентора (ШxВxГ), мм	50 x 110 x 40
Размеры опоры (ШxВxГ), мм	250 x 160 x 60

C-1T, -2T, -5Т, -10Т Пластины на сжатие

Захваты

Модель	C-1T	C-2T	C-5T	C-10T
Макс. нагрузка, т	1	2	5	10
Верхняя пластина (ø х В), мм	150 х 100	150 х 80	200 х 52	200 х 52
Нижняя пластина (ø х В), мм	150 х 100	150 х 80	200 х 90	200 х 90

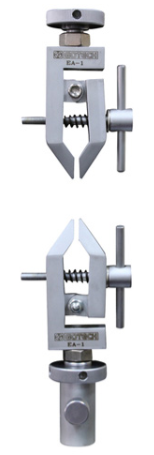

EA-1 клювообразные захваты

Захваты

Модель	EA-1
Макс. нагрузка, кгc	50
Метод захвата	механический
Толщина образца, мм	0 ~ 5.3
Размеры (ШxВxГ), мм	80 x 90 x 80

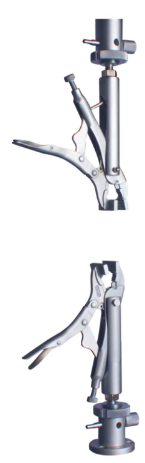

FA-1 захваты плоскoгубцы

Захваты

Модель	FA-1
Макс. нагрузка, кгс	300
Метод захвата	механический
Макс. толщина образца, мм	0 - 19.5
Область захвата (Ш×В), мм	38.1 × 11
Размеры (ШxВxГ), мм	110 x 250 x 30

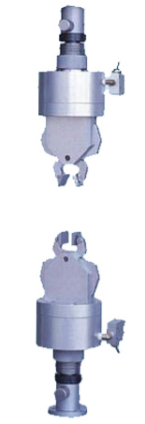

FA-1A Пневматические плоскoгубцы

Захваты

Модель	FA-1A
Макс. нагрузка, кгс	400
Метод захвата	пневматический
Макс. толщина образца, мм	0 - 15
Область захвата (Ш×В), мм	20 × 16
Размеры (ШxВxГ), мм	130 x 270 x 110

FA-2 Механические плоские захваты

Захваты

Модель	FA-2
Макс. нагрузка, кгс	200
Метод захвата	механический
Макс. толщина образца, мм	0-10.5
Площадка захвата (Ш×В), мм	25 × 20
Размеры (ШxВxГ), мм	102 x 95 x 80

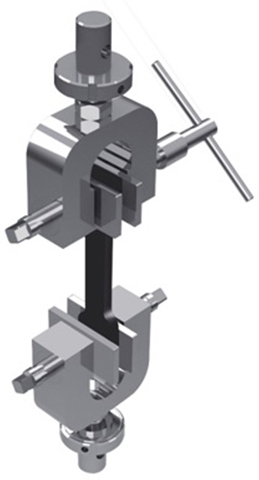

FA-22 плоские захваты

Захваты

Модель	FA-22
Макс. нагрузка, кгс	200*
Метод захвата	механический
Толщина образца, мм	0 ~ 9
Левая площадка (Ш×В), мм	50 × 25
Правая площадка (Ш×В), мм	25 × 25
Размеры (ШxВxГ), мм	100 x 130 x 60

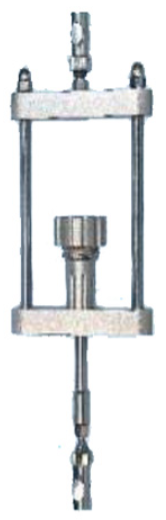

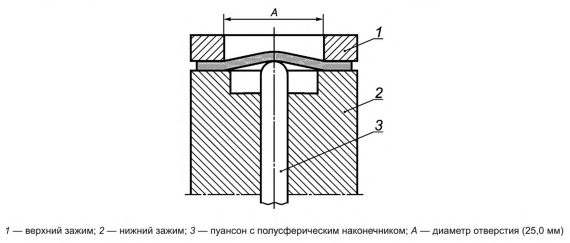

FC-10 захват на прокол кожи

Захваты

Захваты на прокол кожи

Стандарты: ГОСТ ISO 3379-2022; ISO 3379; DIN 53325

Модель	FC-10
Макс. нагрузка, кг	100
Метод захвата	механический
Пуансон (ø), мм	6,25 ± 0,05
Скорость испытания, мм/мин	12
Размер нижнего крепления (ШxВxГ), мм	190 x 380 x 70

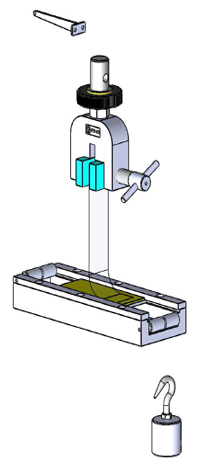

FC-13 стенд на от отслаивание 90º

Захваты

Модель	FC-13
Макс. нагрузка, кгс	100*
Метод захвата	механический
Область захвата (ШхД), мм	50.8 x 25.4
Движущаяся площадка (ШхД), мм	50.5 x 100
Верхний захват (ШхДхВ), мм	65 x 122 х 60
Нижнее приспособление (ШхДхВ), мм	200 x 34 х 70

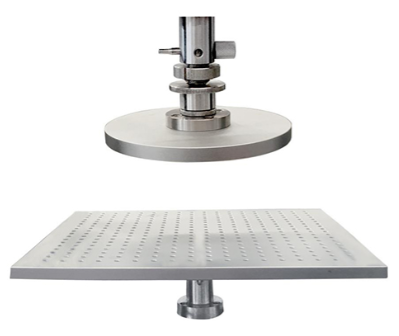

FC-14 приспособление на сжатие пористых материалов

Захваты

Модель	FC-14
Макс. нагрузка, т	1
Верхняя пластина (ø х В), мм	150 х 100
Нижняя пластина (Ш х Д), мм	150 х 100*

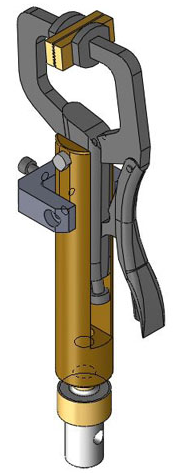

FC-17 С-образные захваты

Захваты

Модель	FC-17
Макс. нагрузка, кгс	50*
Метод захвата	механический
Толщина образца, мм	0 ~ 19.5
Область захвата (ШxВ), мм	38.1 x 11
Размеры (ШxВxГ), мм	98 x 275 x 49

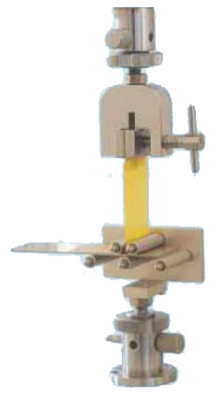

FC-9-1 захват на отслаивание 90°

Захваты

Модель	FC-9-1
Макс. нагрузка, кг	20
Метод захвата	механический
Размер пластины с образцом (ШxД), мм	50 x 100
Скорость испытания, мм/мин	100
Размер захвата (ШxВxГ), мм	100 x 140 x 70

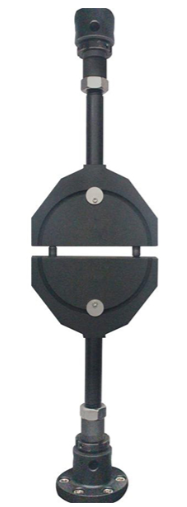

FC-9-12 захваты для гибких колец

Захваты

Модель	FC-9-12
Макс. нагрузка, кг	200*
Метод захвата	механический
Диаметр цилиндров, мм	10
Размеры (ШxВxГ), мм	55 x 55 x 40*

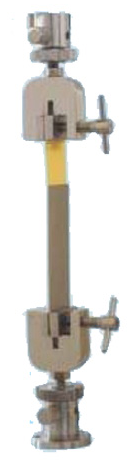

FC-9-2 захват на отслаивание 180°

Захваты

Модель	FC-9-2
Макс. нагрузка, кг	100
Метод захвата	механический
Размер пластины с образцом (ШxД), мм	50 x 150
Скорость испытания, мм/мин	100
Размер верх. и нижн. захвата (ШxВxГ), мм	110 x 130 x 60

FC-9-3 Механический захват на прокол

Захваты

Захваты на прокол полимерных пленок, фольги и кожи

Стандарты: ASTM F1306

Модель	FC-9-3
Макс. нагрузка, кг	200
Метод захвата	механический
Игла (ø х В), мм	20 х 110
Толщина образца, мм	0 ~ 10
Размер нижнего крепления (ШxВxГ), мм	140 x 140 x 150

Подробнее

HM-10T, -20T, -50T гидравлические захваты

Захваты

Модель	HM-10T	HM-20T	HM-50T
Макс. нагрузка, тс	10	20	50
Метод захвата	гидравлический
Макс. толщина образца, мм	0 - 10
Макс. диаметр образца, мм	6 ~ 30
Площадка захвата (ШxВ), мм	60 х 50
Размеры (øxВ), мм	200 x 270	220 x 280	260 x 300

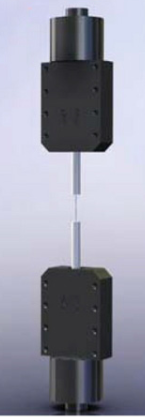

HM-1T гидравлические захваты для проволоки

Захваты

Модель	HM-1T
Макс. нагрузка, тс	1
Метод захвата	гидравлический
Макс. область захвата (ø х В), мм	20 х 230
Мин. длина образца, мм	500
Мин. длина зажима (ШxВ), мм	138
Размеры (ШxВxГ), мм	150 x 420 x 120

HM-5T гидравлические захваты

Захваты

Модель	HM-5T
Макс. нагрузка, тс	5
Метод захвата	гидравлический
Макс. толщина образца, мм	0 ~ 10
Макс. диаметр образца, мм	6 ~ 30
Площадка захвата (ШxВ), мм	60 х 50
Размеры (ШxВxГ), мм	340 x 130 x 240

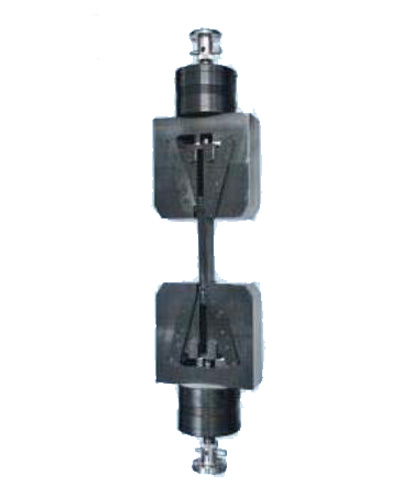

HR-5T, - 10T, -20T, -30T -гидравлические захваты для резин

Захваты

Модель	HR-5T	HR-10T	HR-20T	HR-30T
Макс. нагрузка, тс	5	10	20	30
Метод захвата	гидравлический
Толщина образца, мм	1 ~ 30	1 ~ 30	1 ~ 34	1 ~ 44
Область захвата (ШxВ), мм	120 x 200	120 x 200	150 x 200	200 x 200
Размеры (ШxВxГ), мм	280 x 310 x 210	380 x 600 x 210	410 x 630 x 220	450 x 670 x 260

M-30, -50, -100, -200 захваты на сжатие

Захваты

Захваты на сжатие для гидравлических двухколонных испытательных машин серии UGT-7001-LAS/LAC/LS/LC

Модель	M-30	M-50	M-100	M-200
Макс. нагрузка, тс	30	50	100	200
Область захвата (ø x В), мм	100 х 30	120 х 40	170 х 50	200 х 50

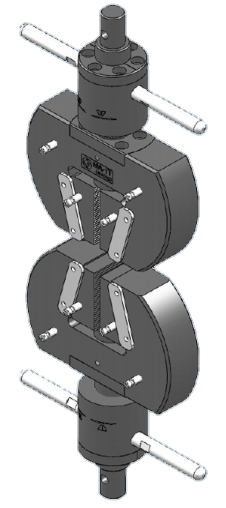

MA-1T

Захваты

Модель	MA-1T
Макс. нагрузка, тc	1
Метод захвата	механический
Толщина образца, мм	0 ~ 5
Диаметр образца, мм	1 ~ 5
Область захвата (Ш×В), мм	37 × 57
Размеры (ШxВxГ), мм	200 x 230 x 60

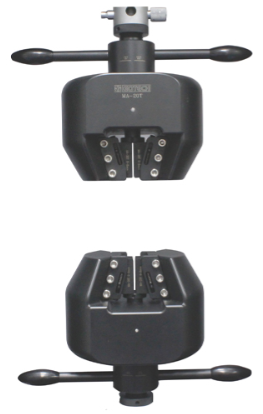

MA-20T, -30T, -50T клиновые захваты

Захваты

Модель	MA-20T	MA-30T	MA-50T
Макс. нагрузка, тc	20	30	50
Метод захвата	механический
Толщина образца, мм	0 ~ 32	0 ~ 44	0 ~ 55
Диаметр образца, мм	7 ~ 30	18 ~ 36	11 ~ 50
Область захвата (Ш×В), мм	50 × 70	60 × 75	80 × 100
Размеры (ШxВxГ), мм	500 x 370 x 220	360 x 400 x 360	560 x 510 x 270

MA-3T, -5T, -10T клиновые захваты

Захваты

Модель	MA-3T	MA-5T	MA-10T
Макс. нагрузка, тc	3	5	10
Метод захвата	механический
Толщина образца, мм	0 ~ 24	0 ~ 24	0 ~ 24
Диаметр образца, мм	5 ~ 23	7 ~ 30	7 ~ 30
Область захвата (Ш×В), мм	37 × 57	50 × 57	50 × 57
Размеры (ШxВxГ), мм	280 x 250 x 90	280 x 260 x 100	270 x 260 x 100

MA-500 Механические клиновые захваты

Захваты

Модель	MA-500
Макс. нагрузка, кгс	500
Метод захвата	механический
Толщина образца, мм	0 - 7
Область захвата (Ш×В), мм	26 × 57
Размеры (ШxВxГ), мм	180 x 210 x 70

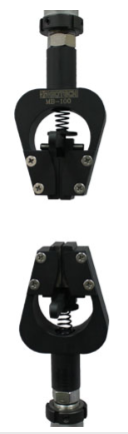

MB-100 клиновые захваты

Захваты

Модель	MB-100
Макс. нагрузка, кгс	100
Метод захвата	механические
Макс. толщина образца, мм	0 ~ 6
Область захвата (Ш×В), мм	25 × 30
Размеры (ШxВxГ), мм	70 x 110 x 90

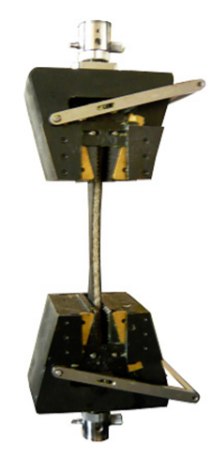

MB-10Т клиновые захваты для кордовых конвейерных лент

Захваты

Модель	MB-10T (-5T,-20T -опция)
Макс. нагрузка, тс	10
Метод захвата	механический
Макс. толщина образца, мм	0 ~ 35
Область захвата (Ш×В), мм	150 × 115
Размеры (ШxВxГ), мм	280 x 330 x 200

MB-500, -1T, -2T, -5Т клиновые захваты

Захваты

Модель	MB-500	MB-1T	MB-2T	MB-5T
Макс. нагрузка, кгс	500	1000	2000	5000
Метод захвата	механические
Макс. толщина образца, мм	0 ~ 7	0 ~ 12	0 ~ 12	0 ~ 12
Область захвата (Ш×В), мм	30 × 40	15 × 60	30 × 60	50 × 80
Размеры (ШxВxГ), мм	90 x 110 x 170	130 x 130 x 180	150 x 200 x 190	300 x 230 x 100

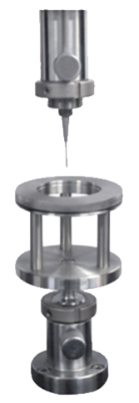

PR-1 захват на прокол

Захваты

Захваты на прокол полимерных пленок, фольги и кожи

Модель	PR-1
Макс. нагрузка, кг	500*
Метод захвата	механический
Толщина образца, мм	0 ~ 10
Размер образца, мм	76 x 76
Размеры (ШxВxГ), мм	155 x 155 x 269

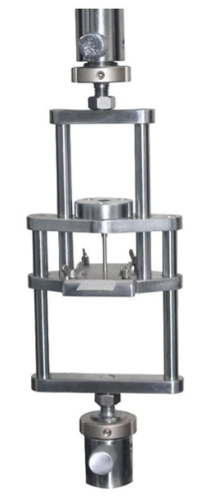

PR-2 захват на прокол

Захваты

Захваты на прокол полимерных пленок, фольги и кожи

Модель	PR-2
Макс. нагрузка, кг	500*
Метод захвата	механический
Толщина образца, мм	0 ~ 10
Размер образца, мм	76 x 76
Размеры (ШxВxГ), мм	155 x 155 x 269

RA-1 захваты для эластомеров

Захваты

Модель	RA-1
Макс. нагрузка, кгс	200
Метод захвата	механический
Толщина образца, мм	0 ~ 5
Ширина образца, мм	0 ~ 43
Размеры (ШxВxГ), мм	60 x 120 x 40

RA-2 эксцентрические захваты

Захваты

Модель	RA-2
Макс. нагрузка, кг	200
Метод захвата	механические
Толщина образца, мм	0 ~ 5.5
Размеры (ШxВxГ), мм	70 x 90 x 80

RA-3 захваты для эластомеров

Захваты

Модель	RA-3
Макс. нагрузка, кг	100
Метод захвата	механические
Толщина образца, мм	0 ~ 6
Размеры (ШxВxГ), мм	50 x 80 x 40

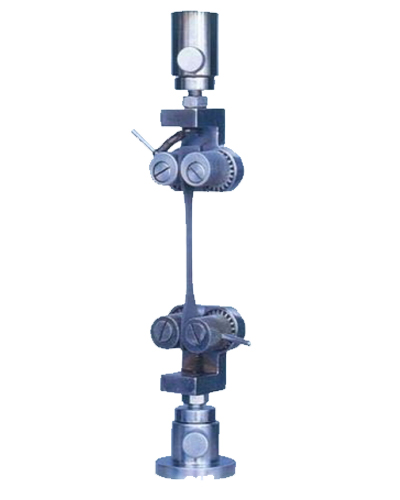

RA-4 захваты двойной эксцентричности

Захваты

Модель	RA-4
Максимальная нагрузка, кгс	200
Метод захвата	механический
Толщина образца, мм	1 ~ 9
Ширина захвата (Ш), мм	10
Размеры (ШxВxГ), мм	90 x 70 x 60

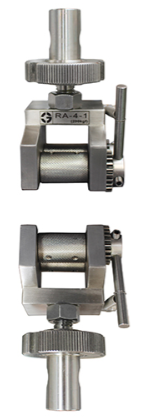

RA-4-1 захваты двойной эксцентричности

Захваты

Модель	RA-4-1
Максимальная нагрузка, кгс	200
Метод захвата	механический
Толщина образца, мм	1 ~ 5
Ширина захвата (Ш), мм	30
Размеры (ШxВxГ), мм	60 x 110 x 80

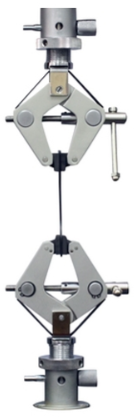

RB-1 захваты плоскогубцы для резин и эластомеров

Захваты

Модель	RB-1
Макс. нагрузка, кгс	50
Метод захвата	механический
Толщина образца, мм	0 ~ 39
Область захвата (ШxВ), мм	30 x 20
Размеры (ШxВxГ), мм	140 x 170 x 40

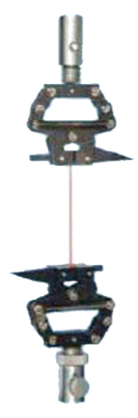

RB-2-1 захваты клещевые для резин и эластомеров

Захваты

Модель	RB-2-1
Макс. нагрузка, кгс	200
Метод захвата	механический
Толщина образца, мм	0 ~ 10
Область захвата (ШxВ), мм	33 x 12
Размеры (ШxВxГ), мм	100 x 130 x 40

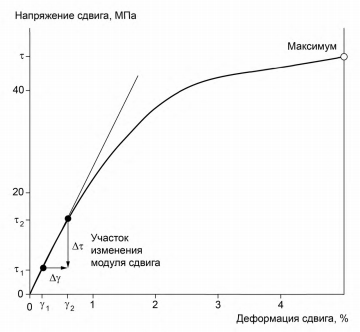

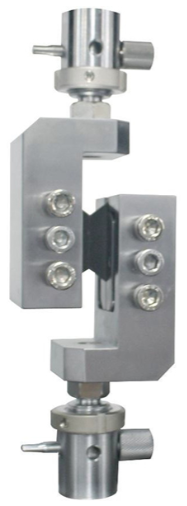

RB-2-3 захваты для композитов на сдвиг

Захваты

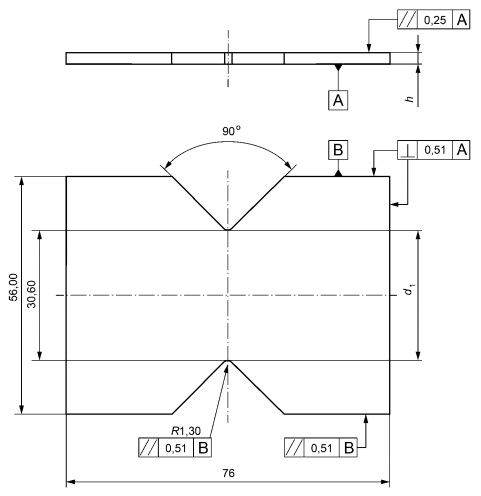

Захваты для определения характеристик при сдвиге полимерных композитов методом перекашивания образцов с V-образным надрезом

Стандарты: ГОСТ Р 57207-2016; ASTM D7078

Модель	RB-2-3
Макс. нагрузка, кгс	300*
Метод захвата	механический
Область захвата (ШxВ), мм	25 x 56
Толщина образца, мм	2 ~ 5
Размеры (ШxВxГ), мм	120 x 250 x 70*

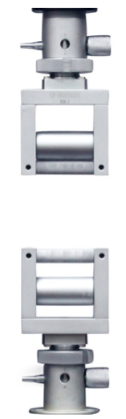

RB-3 захваты для полос

Захваты

Модель	RB-3
Макс. нагрузка, кгс	300
Метод захвата	механический
Ширина образца, мм	0 ~ 50
Толщина образца, мм	0 ~ 4
Размеры (ШxВxГ), мм	80 x 130 x 50

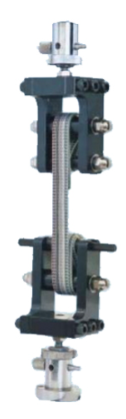

RB-3-1 захваты для полос

Захваты

Модель	RB-3-1
Макс. нагрузка, кгс	300
Метод захвата	механический
Ширина образца, мм	0 ~ 70
Толщина образца, мм	0 ~ 5
Размеры (ШxВxГ), мм	130 x 190 x 70

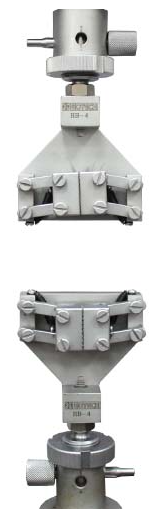

RB-4 захваты рычажные для резин и эластомеров

Захваты

Модель	RB-4
Макс. нагрузка, кгс	200
Метод захвата	механический
Толщина образца, мм	0 ~ 8
Область захвата (ШxВ), мм	30 x 30
Размеры (ШxВxГ), мм	130 x 110 x 50

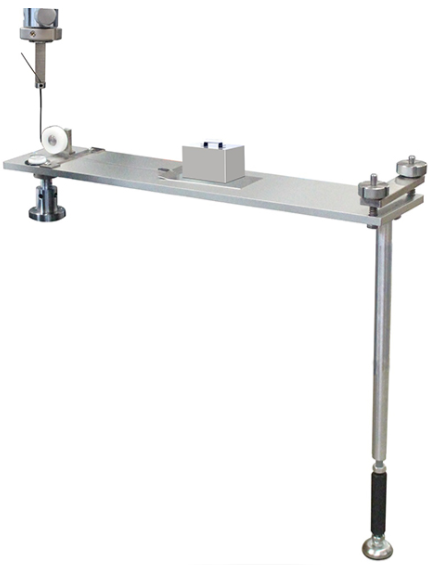

RB-4-4A стенд для определения коэффициентов трения

Захваты

Стандарты: ГОСТ 11629, 10354; ISO 8295; ASTM D1894-01, D4917, D3330, D202, D4918

Модель	RB-4-4A
Макс. нагрузка, кгс	3
Метод захвата	механический
Вес каретки, гс	200/1000
Верхнее крепление (ШxВ), мм	150 x 25
Нижнее крепление (ШxВxГ), мм	500 x 100 x 150

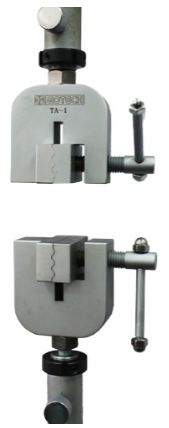

TA-1 волновые захваты для резин и ткани

Захваты

Модель	TA-1
Макс. нагрузка, кгс	200
Метод захвата	механический
Толщина образца, мм	0 ~ 8
Область захвата (Ш×В), мм	60 × 25.4
Размеры (ШxВxГ), мм	110 x 130 x 60

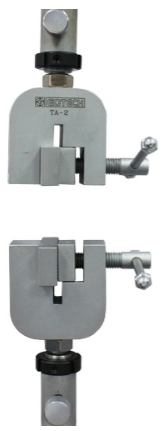

TA-2 плоские захваты для резин и ткани

Захваты

Модель	TA-2
Макс. нагрузка, кгс	200
Метод захвата	механический
Толщина образца, мм	0 ~ 9
Левая площадка (Ш×В), мм	50 × 25
Правая площадка (Ш×В), мм	25 × 25
Размеры (ШxВxГ), мм	100 x 130 x 60

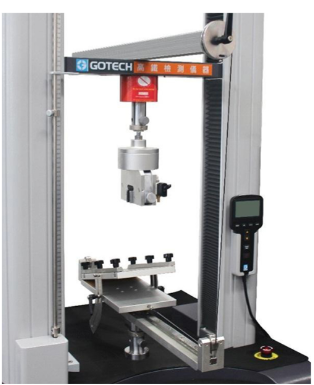

TA-2-1 стенд на от отслаивание

Захваты

Стенд для испытания на отслаивание слоистых материалов при различных углах по стандарту ASTM D6862

Модель	TA-2-1
Макс. нагрузка, кгс	500
Метод захвата	пневматический

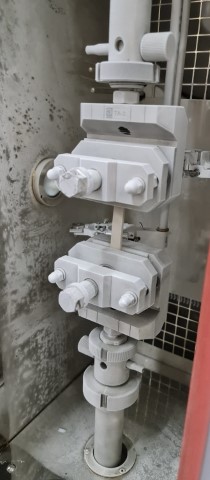

TA-3 плоские захваты для резин, пленок и ткани

Захваты

Модель	TA-3
Макс. нагрузка, кгс	1000
Метод захвата	механический
Толщина образца, мм	0 ~ 60*
Размеры (ШxВxГ), мм	140 x 130 x 70*

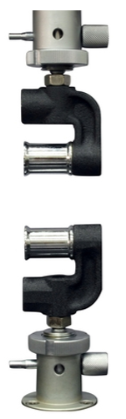

TB-1 захваты для кольцевого образца

Захваты

Модель	TB-1
Макс. нагрузка, кгс	300
Метод захвата	механический
Ширина образца, мм	30
Диаметр валиков, мм	25.4
Размеры (ШxВxГ), мм	70 x 80 x30

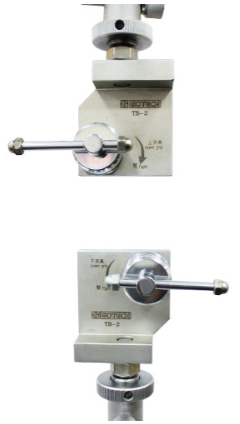

TB-2 захваты с намоткой для шнуров и нитей

Захваты

Модель	TB-2
Макс. нагрузка, кгс	200
Метод захвата	механический
Диаметр валика, мм	30
Размеры (ШxВxГ), мм	90 x 80 x 70

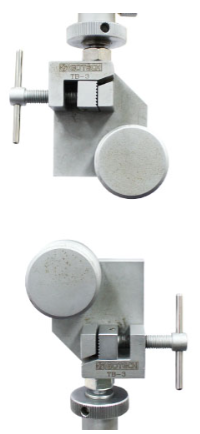

TB-3 захваты с намоткой для шнуров и нитей

Захваты

Модель	TB-3
Макс. нагрузка, кгс	300
Метод захвата	механический
Диаметр валика, мм	49
Размеры (ШxВxГ), мм	120 x 110 x 40

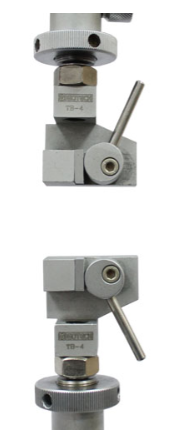

TB-4 захваты с эксцентриком для шнуров

Захваты

Модель	TB-4
Макс. нагрузка, кгс	50
Метод захвата	механический
Толщина образцы, мм	0 ~ 4
Область захвата (ШxВ), мм	15 x 15
Размеры (ШxВxГ), мм	70 x 60 x 30

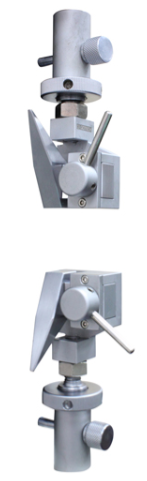

TB-5 захваты для шнуров и пряжи

Захваты

Модель	TB-5
Макс. нагрузка, кгc	50
Метод захвата	механический
Область захвата (Ш х В), мм	20 x 15
Толщина образца, мм	0 ~ 5
Размеры (ШxВxГ), мм	80 x 60 x 50

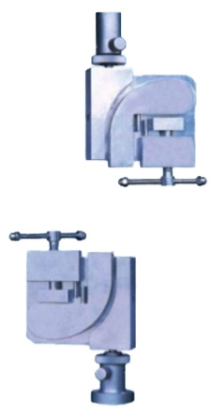

WA-3 захваты для многожильных проводов

Захваты

Модель	WA-3
Макс. нагрузка, тс	1
Метод захвата	механический
Толщина образца, мм	0 ~ 5
Область захвата (Ш×В), мм	55 × 18
Размеры (ШxВxГ), мм	200 x 270 x 50

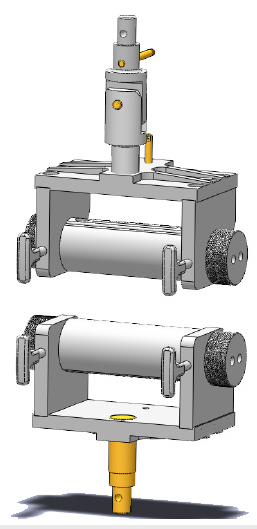

WA-4(2T) захваты для геотекстильных материалов

Захваты

Модель	WA-4(2T)
Макс. нагрузка, тс	2
Метод захвата	механический
Ширина образца, мм	0 ~ 100
Размеры (ШxВxГ), мм	241 x 293 x 166

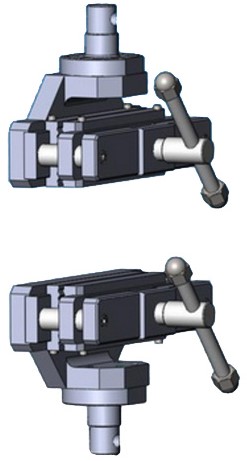

WB-1 захваты для геотекстильных материалов

Захваты

Специальные захваты для геотекстильных материалов, требующих широкую зону зажима и большие усилия.

Модель	WB-1
Макс. нагрузка, тс	2
Метод захвата	механический
Толщина образца, мм	0 ~ 20
Зона захвата (ШхГхВ), мм	260 x 180 x 190
Скорость теста, мм/мин	20

Захваты

Подкатегории
